緊急切斷閥選型
 一、QDY421F液動緊急切斷閥--概述


 二、QDY421F液動緊急切斷閥--性能規范

 三、 作用原理及結構說明
 1、閥門在無外壓力操作情況下,閥瓣處于常閉狀態,在貯罐系統上使用時,緊急切斷閥與油泵或貯氣瓶配套使用,靠手搖油或氨氣的壓力將閥門打開,在油路或者氣的壓力使用下閥門處于開啟狀態,當需要關閉閥門或遇到有緊急情況時,可將油壓或者氨氣壓力泄掉,閥門即自動關閉。 2、閥瓣關閉時,壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。 3、閥門工作介質的流動方向應是高進低出,與普通截止閥流向正好下反。 4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。 ![]() 一、氣動緊急切斷閥--產品概述
 QDQ421F-25氣動緊急切斷閥分為常開式和為常閉式,安裝在液氨,燃氣儲罐/管道出口處緊急時能夠快速切斷的閥門,利用電磁閥來控制閥門的開啟-關閉。廣泛用于燃氣,氨氣或弱腐蝕性氣體貯罐的安全保護閥門。  氣動緊急切斷閥由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成,電磁閥線圈可接收泄露儀器的信號,控制工藝管道內流體的切斷、接通或切換。切斷閥內結構裝有低熔點(易熔合金)的塞子,在出現事故時因溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證貯罐系統的安全。氣缸開啟壓力為≥0.3-0.6Mpa,氣缸的日常工作壓力,不得低于0.4MPa,保證閥門的正常工作。
  常開型氣動緊急切斷閥;具有極佳的技術性能,低負荷損失和高可靠性,與遠距離氣源配套使用,利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時,工作人員迅速通過控制室觸動開關,電磁閥瞬間通電,氣源快速通過關閉切斷閥。
 二、氣動緊急切斷閥--性能規范


 三、作用原理及結構說明
 1.    閥門在無外壓力操作情況下,閥瓣處于常閉狀態,在貯罐系統上使用時,緊急切斷閥與油泵或貯氣瓶配套使用,靠手搖油或氨氣的壓力將閥門打開,在油路或者氣的壓力使用下閥門處于開啟狀態,當需要關閉閥門或遇到有緊急情況時,可將油壓或者氨氣壓力泄掉,閥門即自動關閉。 2.閥瓣關閉時,壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。 3.閥門工作介質的流動方向應是高進低出,與普通截止閥流向正好下反。 4.閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。 ![]() 一、0QDQ421F電磁動緊急切斷閥--用途
 0QDQ421F電磁動緊急切斷閥分單作用式與雙作用式,能夠實現遠距離控制啟閉,啟用僅需按一下控制按鈕,其余事項均在指定時間內自動完成,單鈕安全啟閉設置急停按鈕,確保操作安全,如加裝遠程信號反饋系統,可于遠距離控制室直接獲悉閥門運行狀態。
 二、0QDQ421F電磁動緊急切斷閥--性能規范
 三、0QDQ421F電磁動緊急切斷閥--主要零件材料:

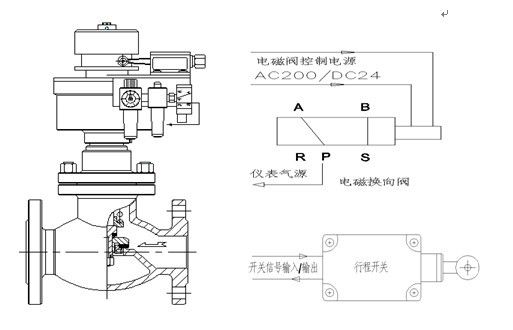

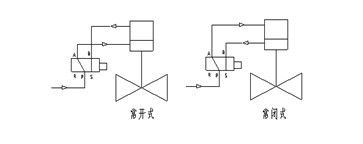

 四、作用原理及結構說明:1、單作用式工作原理:閥門在無外壓力操作情況下,閥瓣處于常閉狀態,在管道或貯罐系統上使用時,靠電源和氣源的壓力將閥門打開,在氣路的壓力使用下閥門處于開啟狀態,當需要關閉閥門時,可將電源或氣源壓力泄掉,閥門即自動關。 2、閥瓣關閉時,壓力是依靠打開泄壓閥來實現。 3、常開式可采用單作用代替或按要求訂做。 4、雙作用式工作原理:當控制器按事先編好的程序對某個電磁換向閥輸出一個電信號,該電磁換向閥動作,使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動,活塞帶動閥桿,閥桿提動閥芯使閥門開啟,切斷換向閥電信號,使活塞反向運動使閥門關閉,這種閥門配置稱為常閉式。反之,要做成常開式只需在電磁換向閥與氣動執行機構的連接方式變換一下就能實現(見下圖) ![]()
 五、主要外形尺寸和連接尺寸(參照構圖):


 一、手動氣動緊急切斷閥--產品概述:SQDQ421F手動氣動緊急切斷閥是在氣動緊急切斷閥原基礎結構上增加了手輪驅動,在沒有氣源/電源的情況下,可以通過手動來開啟/關閉切斷閥。保證企業的正常生產。


 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型 式 | 直通鑄造球型閥 |
| 公稱通徑 | 15、20、25、32、40、50、65、80、125、200、250、300、350、400mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
| 法蘭標準 | JB/T79.1-94、79.2-94等 |
| 材 料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
| 上 閥 蓋 | 與閥體成一整體-45~+400℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥芯型式 | 球型閥芯 |
| 流量特性 | 快開特性 |
| 材料 | 鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti) |
| 額定行程 | 全開90 |
| 型式 | DA、SR、AW、GT單作用、雙作用活塞式執行機構 |
| 供氣壓力 | 400~700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30~+70℃ |
電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等



材料代號  | C(WCB)  | P(304)  | R(316)  | |
主要  零件  | 閥體、閥蓋  | WCB(ZG230-450)  | ZG1Cr18Ni9Ti(304)  | ZG1Cr18Ni12Mo2Ti(316)  |
閥芯、閥座  | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊  | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊  | 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊  | |
閥桿  | 2Cr13  | 1Cr18Ni9Ti  | 1Cr18Ni12Mo2Ti  | |
填料  | V型聚四氟乙烯(F4)、柔性石墨、  | |||
墊片  | 增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片  | |||
O型密封圈  | 耐油橡膠  | |||
彈簧  | 60Si2Mn  | |||
推桿  | 2Cr13  | |||
手輪  | HT200  | |||
適用工況  | 適用介質  | 水蒸汽油品類氣液體  | 硝酸堿類腐蝕性氣液體  | 醋酸類等腐蝕性氣液體  |
適用溫度  | 硬密封:-30~+450℃ 軟密封:-30~+180℃  | |||

公稱通徑 mm  | 20  | 25  | 40  | 50  | 65  | 80  | 100  | 150  | 200  | ||
閥座直徑 mm  | 20  | 25  | 32  | 40  | 50  | 65  | 80  | 100  | 125  | 150  | 200  |
額定流量系數 Kv  | 6.5  | 10  | 15  | 25  | 40  | 65  | 100  | 150  | 260  | 350  | 540  |
公稱壓力 MPa  | 1.6 ; 4.0 ; 6.4  | ||||||||||
行 程 mm  | 10  | 16  | 25  | 30  | 40  | 60  | |||||
流量特性  | 快 開  | ||||||||||
執行器型號  | ZSPA/B-1、ZSNA/B-1  | ZSPA/B-2、ZSNA/B-2  | ZSPA/B-3、ZSNA/B-3  | ||||||||
作用形式  | 單作用型/雙作用型  | ||||||||||
氣源壓力MPa  | 0.4-0.7  | ||||||||||
泄漏量  | 軟密封:O泄漏;硬密封:10-5×閥的額定容量  | ||||||||||
切斷時間S  | 0.5  | 1  | 1.5  | 2  | 3  | 4  | |||||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
  |
        ||
