液氨緊急切斷閥選型發布時間：17-07-14

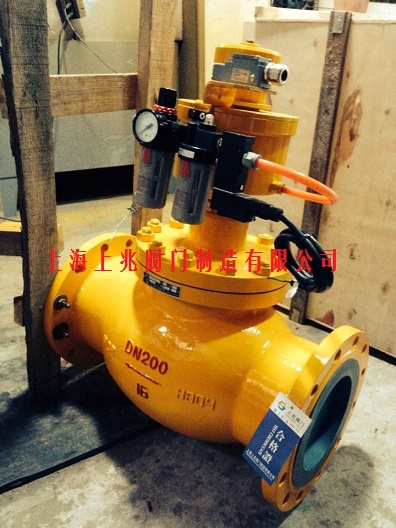

液氨緊急切斷閥選型

一、液氨專用安全切斷閥--用途

0QDQ421F液氨專用安全切斷閥分單作用式與雙作用式，能夠?qū)崿F(xiàn)遠距離控制啟閉，啟用僅需按一下控制按鈕，其余事項均在指定時間內自動完成，單鈕安全啟閉設置急停按鈕，確保操作安全，如加裝遠程信號反饋系統，可于遠距離控制室直接獲悉閥門運行狀態。

二、液氨專用安全切斷閥--性能規范

規格 (DN)	公稱壓力 (Mpa)	密封試驗壓力 (Mpa)	工作溫度 (℃)	適用介質	控制氣缸部分			電源
規格 (DN)	公稱壓力 (Mpa)	密封試驗壓力 (Mpa)	工作溫度 (℃)	適用介質	閥瓣開啟高度 (mm)	使用介質	閥瓣開啟時最大氣壓(Mpa)	電源
25	2.5	2.75	-40℃~+80℃	液氨、液化石油汽	15	壓縮空氣、氮氣	0.6MPa	-AC220/DC24
40	2.5	2.75			18		0.6MPa
50	2.5	2.75			20		0.6MPa
80	2.5	2.75			27		0.6MPa
200	2.5	2.75			65		0.6MPa

三、液氨專用安全切斷閥--主要零件材料：

零件名稱	材料
閥體	WCB
閥體密封圈	四氟
閥瓣	2Cr13
油缸/氣缸	25^#鋼/球墨
彈簧	4Cr13/60Si12mn
活塞	2Cr13

四、作用原理及結構說明：

1、單作用式工作原理：閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在管道或貯罐系統上使用時，靠電源和氣源的壓力將閥門打開，在氣路的壓力使用下閥門處于開啟狀態，當需要關閉閥門時，可將電源或氣源壓力泄掉，閥門即自動關。

2、閥瓣關閉時，壓力是依靠打開泄壓閥來實現。

3、常開式可采用單作用代替或按要求訂做。

4、雙作用式工作原理：當控制器按事先編好的程序?qū)δ硞€電磁換向閥輸出一個電信號，該電磁換向閥動作，使帶壓儀表氣源通過電磁換向閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟，切斷換向閥電信號，使活塞反向運動使閥門關閉，這種閥門配置稱為常閉式。

一、液氨緊急切斷閥--概述:

QDY421F-16/40C液氨緊急切斷閥結合了截止閥，止回閥和氣動閥門的優點，采用截止閥的升降結構和止回閥防止介質倒流的原理。切斷閥具有極佳的技術性能，低負荷損失和高可靠性，與遠距離手搖油泵配套使用，利用手動液壓控制閥門開啟-關閉。

切斷閥安裝在液氨，燃氣儲罐站或者氣體管道上，以便在管道或儲罐上發生泄漏甚至起火時，工作人員能通過遠距離油泵卸壓，或80℃高溫使（易熔合金）熔化，閥門油缸自動卸壓，閥門迅速關閉而止漏。起到保護人身安全作用，切斷閥是目前化工危險品截流比較理想選擇的產品。

二、液氨緊急切斷閥--雙油泵控制多閥工作原理:

管道安裝多只緊急切斷閥應該利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止一只油泵損壞時，閥門不能正常工作。多只緊急切斷閥情況下分別用一只（J23H-40P）針型閥控制。以便維修能夠利用針型閥關閉。

壓力等級：20K 4.0MPa

油缸工作壓力：≤6.0.Mpa

使用溫度： -40~+80℃

油缸使用介質：混合錠子油，變壓器油

使用介質：天然氣，液化氣，液氨 ,氣體

熔閉時間 ±70℃

關閉時間：≤10秒

油缸開啟壓力：≥2.0MPa

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

閥體：鑄剛，不銹鋼。304,316,316L

彈簧： 50CrVA（彈簧鋼）

油缸，活塞：鉻不銹鋼

類型：常閉式

三、液氨緊急切斷閥--安裝尺寸單位:(mm)

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30

四、液氨緊急切斷閥--安裝注意事項：

1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。

2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。

3.緊急切斷閥采用止回閥原理，只能單想截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝方向：高進低出。

4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。

一、氨氣緊急切斷閥--概述：

QDQ421F氨氣緊急切斷閥適用于氨氣/燃氣儲罐，管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。

氣動緊急切斷閥裝有低熔點(易熔合金)的塞子，在外界≥80℃溫度易熔合金熔化堵塞氣管泄壓切斷閥迅速關閉,保證儲罐系統的安全。

氨氣緊急切斷閥(氣動緊急切斷閥)由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。緊急切斷閥的氣源要求經過濾的(壓縮空氣)氮氣。

二、氨氣緊急切斷閥--性能規范:

壓力等級：2.5/4.0Mpa

氣缸工作壓力：0.3-0.6Mpa

使用溫度：-40~+80℃

氣缸使用介質：氮氣、無水空氣

使用介質：天然氣，液化氣，液氨 ,氣體

熔閉時間：±70℃

關閉時間： ≤5秒

氣缸開啟壓力； ≥0.3-0.6Mpa

閥體材料：鑄剛，不銹鋼。304,316,316L

彈簧：50CrVA(彈簧鋼)

氣缸，活塞：球墨鑄鐵

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

類型：氣動/常閉式.常開式鑄剛/不銹鋼

三、氨氣緊急切斷閥--安裝尺寸單位:(mm)

DN	L	H	D	D1	D2	b	f	z-d
15	130	215	95	65	45	16	2	4-14
20	150	255	105	75	55	16	2	4-14
25	160	285	115	85	65	16	2	4-14
32	180	300	135	100	78	18	2	4-18
40	200	320	145	110	85	18	2	4-18
50	230	380	160	125	100	20	3	4-18
65	290	420	180	145	120	22	3	8-18
80	310	450	195	160	135	22	3	8-18
100	350	520	230	190	160	24	3	8-23
125	400	558	270	220	188	28	3	8-23
150	480	750	300	250	218	30	3	8-25
200	600	950	360	310	278	34	3	12-25
250	650	1050	425	370	322	36	3	12-30
300	750	1120	485	430	390	40	3	16-30
