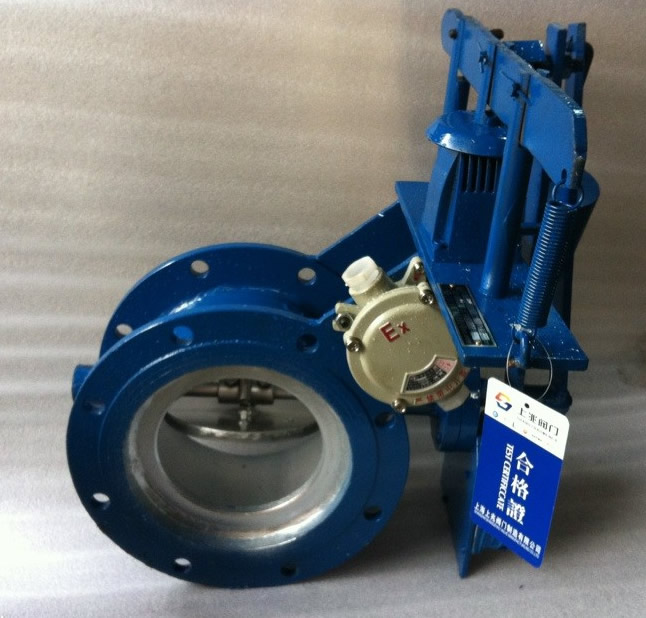

DMF-0.1型煤氣 緊急切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優(yōu)點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產(chǎn)品。
1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）
2、閥的公稱壓力為PN0.1MPA。
3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。
4、切斷時間：一秒
5、介質溫度：-20~180℃。
6、環(huán)境溫度：-20~60℃。
| DN | D1 | D | D2 | L | L1 | L2 | H | B | n-φd | | 100 | 170 | 205 | 145 | 120 | 360 | 250 | 460 | 10 | 4-12 | | 150 | 225 | 260 | 200 | 145 | 510 | 250 | 510 | 14 | 8-18 | | 200 | 280 | 315 | 252 | 145 | 410 | 250 | 565 | 14 | 8-18 | | 250 | 335 | 370 | 310 | 180 | 520 | 280 | 620 | 16 | 12-18 | | 300 | 395 | 435 | 362 | 180 | 580 | 300 | 670 | 16 | 12-23 | | 350 | 445 | 485 | 412 | 180 | 630 | 300 | 720 | 16 | 12-23 | | 400 | 495 | 535 | 462 | 200 | 680 | 300 | 770 | 20 | 16-23 | | 450 | 550 | 590 | 518 | 250 | 740 | 300 | 820 | 20 | 16-23 | | 500 | 600 | 640 | 570 | 250 | 780 | 300 | 860 | 22 | 16-23 | | 600 | 705 | 755 | 670 | 270 | 895 | 320 | 960 | 22 | 20-25 | | 700 | 810 | 860 | 775 | 270 | 1010 | 400 | 1060 | 22 | 24-25 | | 800 | 920 | 975 | 880 | 270 | 1125 | 400 | 1150 | 22 | 24-30 | | 900 | 1020 | 1075 | 980 | 270 | 1225 | 400 | 1250 | 24 | 24-30 | | 1000 | 1120 | 1175 | 1080 | 300 | 1345 | 500 | 1360 | 24 | 28-30 | | 1200 | 1340 | 1400 | 1295 | 300 | 1525 | 500 | 1500 | 24 | 32-34 | | 1400 | 1560 | 1620 | 1510 | 300 | 1775 | 500 | 1800 | 24 | 36-34 | | 1600 | 1760 | 1820 | 1710 | 350 | 1990 | 700 | 2100 | 24 | 40-41 | | 1800 | 1970 | 2045 | 1970 | 350 | 2190 | 700 | 2350 | 24 | 40-41 | | 2000 | 2180 | 2265 | 2110 | 350 | 2390 | 700 | 2600 | 24 | 48-48 |
注：1.與本閥配套的還有DCK-1型按制器，如用戶需要請注明，用戶也可自行設計控制回路。
2.選用時請注明：電磁式啟動器電壓、溫度、壓力等，特殊要求如防爆.戶外等請注明。
|
