| TP41Y-16P不銹鋼閥套式排污閥 發布時間：18-10-19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

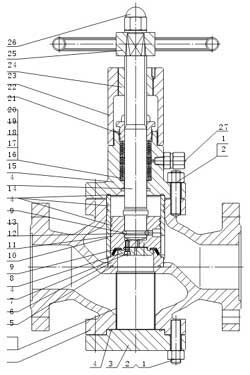

 一，TP41Y-16P不銹鋼閥套式排污閥結構特點： 1.（K）TP41Y-16P不銹鋼閥套式排污閥是一種新型的節流，截止和通風產品。該閥采用籠式風機節流閥，具有多級節流效果，節流效果明顯，密封和操作可靠。易于維護等。 2，閥門采用雙密封（軟硬密封），密封可靠，硬質合金外殼更耐氣流和耐磨，雙密封可在高壓氣體介質條件下實現零泄漏。該閥使用壽命長。 3.閥座的密封表面是錐形的，這有利于閥本身清潔附著在密封表面上的污垢。 4，平衡閥和活塞密封圈設置在閥門的閥瓣上，確保在開/關全壓差條件下穩定運行。開口輕巧靈活，開合扭矩小。 5，填料采用V形填料結構，自密封，無需調節，開合極輕。填料函設有輔助密封油脂注入結構，使閥門密封性能可靠。 6，閥門可在線維修，管道可更換一系列易損件，如壓力包裝。 7.閥門底部設有一個大排水孔。如有必要，應打開它以清潔閥門內的污垢。8.污水閥閥門的外閥有一個O形密封圈。它具有自動清潔功能和打開/關閉時的密封，并在卸載時具有節流和減壓功能。 二，TP41Y-16P不銹鋼閥套式排污閥工作原理： 1.常閉狀態：閥盤被壓緊并壓在閥座凸臺上形成硬密封，軟密封嵌入閥瓣中 密封件壓在閥座的端部上以形成第二密封。雙密封結構確保閥門零泄漏，并通過閥瓣確定平衡。 當閥門關閉和打開時，該孔使閥瓣受到很小的力，而當閥門打開和關閉時，閥門的扭矩也很小。 2，節流和排污狀態：閥門密封是由離開閥座，因?yàn)殚y瓣上設有平衡孔，閥門開度極輕 這將是。閥門打開后，管道中的介質和雜質同時流過閥套和閥座，同時實現節流和排污。圓盤和閥座 蓋子使用斜角來改變介質的流動方向，并且具有自清潔功能，使得密封不會夾帶雜質。 3.關閉狀態：管道中的介質排出后，閥門關閉，介質從套筒的傾斜角度進入閥座通道，流動阻力系數增大。 流速增加，傾斜角度改變介質流動的方向，并產生渦流。增加力以實現閥座開封的吹掃。 當閥瓣密封件靠近閥座時，套筒和閥座通道之間的匹配間隙防止較大的顆粒介質流入密封件，并且流量增加。 一步增加并清除介質的橫向力。 當閥門關閉時，密封雜質被徹底清潔，確保閥門排出后的密封。 性能進一步確保排水后的密封性也可以是無泄漏的。 這大大增加了容量并延長了使用壽命。 TP41Y-16P不銹鋼閥套式排污閥主要零部件材料一覽表：
|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
