產品介紹 一、TP41Y閥套式排污閥結構特點： 1、(K)TP41Y閥套式排污閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。 2、閥門采用雙重密封（硬、軟質密封）使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。 3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物。 4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。 5、填料采用帶自密封能力的v形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。 6、本閥門可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件。 7、本閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物。 8、排污閥閥瓣的外園處高有o形密封圈，在啟/閉時具有自清掃功能和密封，排污時具有節流降壓功能。 二、TP41Y閥套式排污閥工作原理： 1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密 封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡 孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。 2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕 便。閥門開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密 封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。 3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加， 流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。 閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進 一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全清掃干凈，保證了閥門排污后的密封 性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命 性能規范：
制造標準：

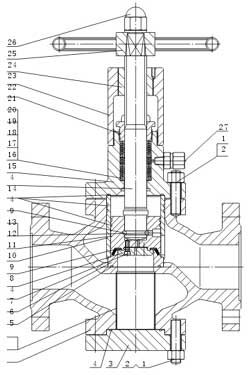

TP41Y閥套式排污閥主要零部件材料一覽表：

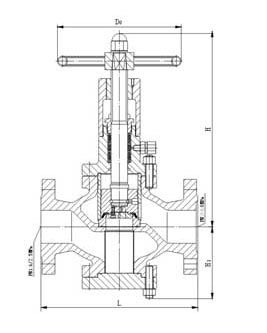

1.6-4.0MPa主要外形連接尺寸、重量及產品結構圖：
6.4-16MPa主要外形連接尺寸、重量：
