G41F46襯氟膈膜閥是一種特殊形式的具有截?cái)喙δ艿拈y門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。 結構特點:
?。?、閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，膈膜片是由經特殊配方具有高韌性的三元乙丙橡膠（EPDM）膜片與聚全氟乙丙烯（FEP）通過注塑加工而成的膜片的組合，中心閥桿組應采用不銹鋼與鋼?！ ?/span>
２、閥體與管路連接規格需符合DIN、GB、ASTM、JIS等標準，使整體管路系統達成統一標準要求?！ ?/span>
３、閥門的設計與檢測嚴格符合Q/BT01-1999
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 螺柱 | 不銹鋼、銅 | 10 | 滾動軸承 | 單向推力軸承 |
| 2 | 指示燈 | 鋼 | 11 | 螺母 | 不銹鋼、銅 |
| 3 | 限位置 | 聚碳酸脂 | 12 | 螺栓 | 不銹鋼、銅 |
| 4 | 手輪 | ABS ABS | 13 | 閥體 | RPP ABS PVDF RPP ASB PVDF |
| 5 | 壓緊螺母 | 不銹鋼、RPP | 14 | 墊膜 | 橡膠 |
| 6 | 襯環 | PP | 15 | 隔膜片 | F46 PVDF F46 PVDF |
| 7 | 螺母 | 鑄鐵、鋼、銅 | 16 | 鑄 | 鋼、不銹鋼 |
| 8 | 閥桿 | 不銹銅、鋼 | 17 | 閥瓣 | 鑄鐵、不銹鋼 |
| 9 | 閥蓋 | RPP ABS PVDF | - | - | - |

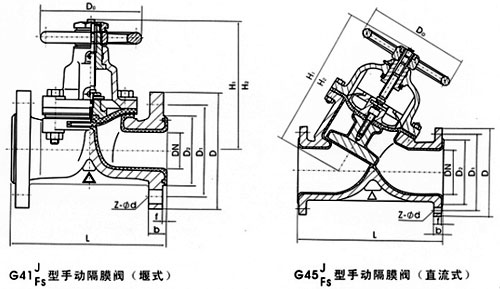

三、G41F46襯氟隔膜閥外形連接尺寸及重量：
| 型號 | 公稱通徑DN(mm) | 尺寸（㎜） |
| L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 | 重量
(㎏) |
| G41WJFS-6\10 | 15 | 125 | 95 | 5 | 120 | 4-φ14 | | | | | 3.8 |
| 20 | 135 | 105 | 75 | 120 | 4-φ14 | | | | | 4.2 |
| 25 | 145 | 115 | 85 | 120 | 4-φ14 | 121 | 135 | | | 4.5 |
| 32 | 160 | 1135 | 100 | 120 | 4-φ18 | 132 | 150 | | | 7 |
| 40 | 180 | 145 | 110 | 140 | 4-φ18 | 156 | 176 | | | 9 |
| 50 | 210 | 160 | 125 | 140 | 4-φ18 | 169 | 195 | | | 12 |
| 5 | 250 | 180 | 145 | 200 | 4-φ18 | 202 | 236 | | | 18 |
| 80 | 300 | 195 | 160 | 200 | 4-φ18 | 216 | 256 | | | 24.5 |
| 100 | 350 | 215 | 180 | 280 | 8-φ18 | 270 | 322 | | | 38.5 |
| 125 | 400 | 245 | 210 | 320 | 8-φ18 | 338 | 406 | | | 0 |
| 150 | 460 | 280 | 240 | 320 | 8-φ23 | 384 | 464 | | | 82 |
| G41WJFS-4 | 200 | 570 | 335 | 295 | 400 | 8-φ23 | 518 | 38 | | | 149 |
| 250 | 80 | 390 | 350 | 500 | 12-φ23 | 598 | 734 | | | 240 |
| 300 | 790 | 440 | 400 | 560 | 12-φ23 | 98 | 778 | | | 350 |
| 350 | 900 | 500 | 460 | 560 | 16-φ23 | 723 | 883 | | | 392 |
| 400 | 1000 | 565 | 515 | 40 | 16-φ25 | 868 | 1078 | | | 585 |
| G45WJFS-6 | 32 | 180 | 135 | 100 | 120 | 4-φ18 | | | | | 7 |
| 40 | 180 | 145 | 110 | 140 | 4-φ18 | | | 203 | 216 | 8.5 |
| 50 | 210 | 160 | 125 | 140 | 4-φ18 | | | 213 | 229 | 14 |
| 5 | 250 | 180 | 145 | 200 | 4-φ18 | | | 248 | 268 | 18 |
| 80 | 300 | 195 | 160 | 200 | 4-φ18 | | | 281 | 305 | 30 |
| 100 | 350 | 215 | 180 | 280 | 8-φ18 | | | 332 | 362 | 43 |
| 125 | 400 | 245 | 210 | 320 | 8-φ18 | | | | | 7 |
| 150 | 460 | 280 | 240 | 320 | 8-φ23 | | | 450 | 496 | 80 |
| 200 | 570 | 335 | 295 | 400 | 8-φ23 | | | 594 | 54 | 150.2 |
| 250 | 80 | 390 | 350 | 500 | 12-φ23 | | | 95 | 771 | 238 |
