一、400X流量控制閥--概述

400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、400X流量控制閥--工作原理

當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。

三、400X流量控制閥--主要技術參數

四、400X流量控制閥--主要零件材料

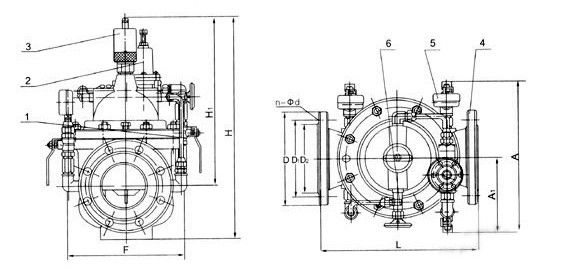

五、400X流量控制閥--部件列表

1、球閥2、導閥3、流量調節閥4、主閥5、壓力表6、針閥

六、主要外形及連接尺寸

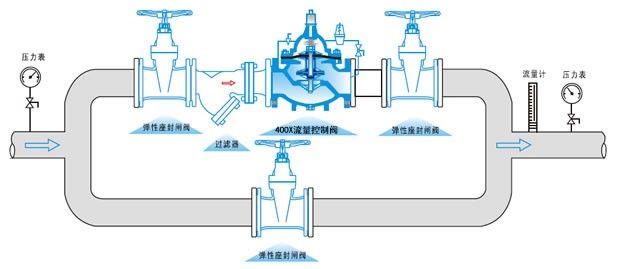

七、安裝示意圖
